口罩自动化生产及缺陷检测

新型冠状病毒疫情扩及了全球各地，各國政府及人民都极力遏止疫情更加恶化。非常时期，疫情防护的医疗用品需求量也随之增加，而口罩更為必要外出时的基本配备。然而，却也因為短期间内需求量大增而导致供不应求甚至哄抬价格的现象产生。抗疫期间，有许多本业非口罩制作的工厂也开始自行生产口罩以应对紧急情况。而為了讲求效率、短时间量产以及品质把关，自动化成為口罩生产一个非常关键的要点，伴随著自动化生产，品质把关方面则可搭配机器视觉来辅助检验口罩缺陷检测。机器视觉系统提供高速、高准确性，并可長期稳定地进行重复性工作，与人工检测相比，大量减少出错率，也避免人眼检测弹性疲乏的缺点，提升产品质量及生产速度。

口罩自动化生产过程

口罩的结构一般分為三层，目前常见為含有不织布、活性碳或可防PM2.5等材质，而在自动化生产線上，因应不同需求，每个企业所生产的机器制程及功能略有不同，但主要流程為将三层不同功能材质布料重叠，中间压線，压上鼻梁片，再以超声波熔接两边的耳線。最后，经由机器视觉检测将瑕疵品淘汰，完成口罩自动化的生产流程。

机器视觉系统使口罩制造生产自动化过程更加完善

為了避免制程中出现任何瑕疵或缺损，有些厂商增加口罩瑕疵检测，可以减少出错率。而透过机器视觉系统，则可加速口罩制程的最后一个检测阶段，提升效率。在此过程中，工业相机能准确且快速撷取最真实的影像数据，搭配后端分析软體，能帮助生产線人员在最短时间内做出最有效率的判断，也能真正减少人员成本以及制程中口罩被污染的机率。由USB 3.0 工业相机在生产線后端捕捉每个口罩成品影像，后端连接计算机，与事先汇入的标准样品资料进行比对，将每个不符合标准值的成品剔除至淘汰區，确保产品品质受到最严格控管。

以下為透过The Imaging Source 映美精相机 DMK 33UX287 黑白工业相机对口罩瑕疵检测做出模拟情况：

口罩成品检测要点

· 口罩尺寸是否符合标准(正负一公分内)

透过后端量测，可检验出長宽是否符合正常值。

· 标志（LOGO）检测

结合图像分析，可检验口罩上的logo 字样是否正确、移位或缺损。

· 口罩表面

透过图像数据，可轻易判断口罩表面及侧边是否有缺陷、脏物或污渍。

· 口罩齿孔及重叠压線(中间压線是否平整；两侧共四排齿孔)

透过图像可自动判别口罩压線是否偏移，也可透过判定侧边齿孔数来衡量此产品是否符合规格。

· 耳線長度及焊点位置

由相机撷取图像，再经后端软體进行耳線量测，辨识出長度是否在标准值内；透过样品比对，也能判别耳線连接焊点是否偏移。

· 鼻梁片位置及長度

鼻梁片為口罩很重要的防护元素，带上口罩后按压鼻梁片可使口罩紧密贴合脸部，杜绝细菌及粉尘入侵，也防止口沫飞溅。透过视觉检测，清楚量测出鼻梁片長度，也可确认是否偏位或有任何瑕疵。

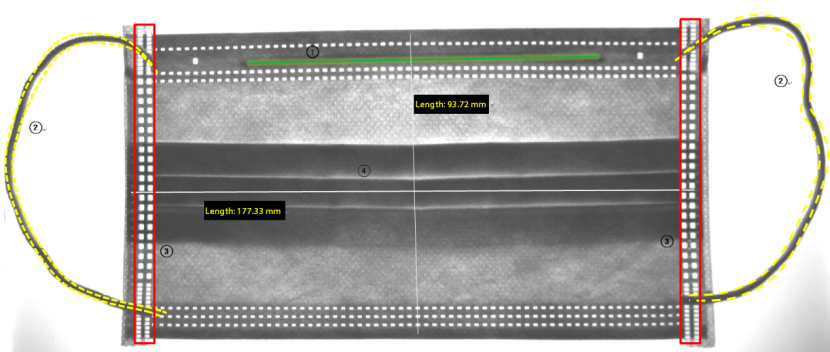

图1：透过工业相机及后端图像分析系统可完善口罩成品瑕疵检测过程。上述数值為标准值内口罩長宽。 检测重点：1.口罩尺寸  2.耳線  3.口罩齿孔  4.中间压線。（以The Imaging Source DMK 33UX287相机拍摄之示意图）

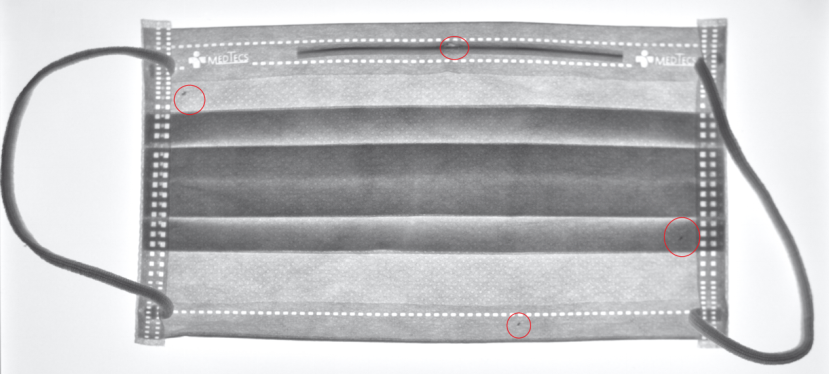

图2：口罩表面瑕疵检测，可由图像判断出表面污渍及鼻梁片缺损。(以The Imaging Source DMK33UX287相机拍摄之示意图）

结论

口罩生产设备高度自动化对于各國目前亟需大量口罩的阶段无疑是一大助益，在人员极度短缺的情况下，每一个工厂以少量的人力，操作上仅需要放置原料及汇整成品，而机器视觉在最后把关阶段扮演重要的角色，几乎不需透过人力肉眼检测便可将有瑕疵的成品排除在外，使自动化程度更加完善与健全。
